片式电磁手动双控多路阀（拖拉机专用）｜体积小巧、一机多用(W-B

片式电磁手动双控多路阀（拖拉机专用）｜体积小巧、一机多用使用详解（上海万巢农机定制款）

一、产品亮点：体积小、适配拖拉机狭小安装仓

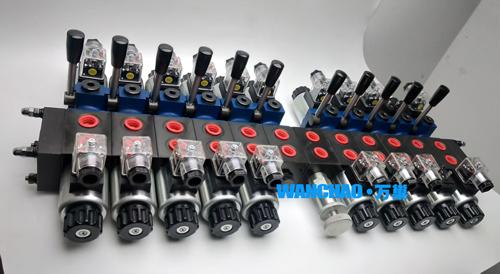

片式模块化拼装结构：首联进油 + 多联工作片 + 尾盖拉杆锁紧组装，2～5 联自由选配，比老式一体式多路阀体积缩减 30% 以上，完美适配 404/504/704/904、中大马力拖拉机驾驶室侧边、后桥狭小阀仓，老旧拖拉机改装不用切割机架、不用改安装孔位。

侧边紧凑型电磁铁布局：DC12V/DC24V 农机标准电压线圈侧装，不占用上下空间，布线简洁，田间尘土、泥水不易侵蚀线圈，IP65 防尘防水，适应农田扬尘、雨天淋水工况。

后期可扩容：原车装 3 联，后续加装抓木器、前装载可直接再加阀片，不用整阀更换，改装成本低。

二、双模式操控用法（电磁电控 + 手动应急，农机核心优势）

1、电控模式（日常耕作，驾驶室按键操控，省力）

电磁阀接线连驾驶室控制按钮 / 可选配无线遥控，一键控制农具升降、收放，不用反复推拉机械手柄，长时间犁地、播种、打包大幅降低机手疲劳：

一联：后置三点悬挂：翻转犁、播种机提升 / 下降 / 浮动，一键定耕深；

二联：前置装载机：铲斗举升、收斗、卸料；

三联：外挂辅具：秸秆打包机、挖坑机、液压抓木器开合动作。

多阀片可单动，也能复合联动（举铲 + 收斗同步动作），田间作业效率提升明显。

2、手动应急模式（断电 / 线圈损坏备用，农田作业保命配置）

田间电瓶亏电、线路故障、电磁阀烧坏断电时，每联侧边自带独立机械手柄，直接扳动手柄手动换向，照常升降犁具、收回装载机铲斗，不会出现农具悬空落地、卡死困地，避免农田抛锚误工。

三、功能全：内置集成阀，拖拉机不用外加辅阀、少漏油

每联自带过载安全阀 + 补油单向阀：首联集成主溢流调压阀（农机常用 16～21MPa 按需可调），农具碰到硬物过载自动泄压，保护拖拉机液压泵、油缸不憋坏；油缸下落吸空自动补油，犁具升降无抖动、不飘缸。

多中位机能定制（M/H/O/Y 型，适配不同农具）

M 型中位：中位油泵卸荷节能、油缸锁止，犁升到设定高度自动锁死不掉落；

H 型浮动中位：油缸上下腔互通，犁具随地面起伏自适应浮动，深耕不扎地、不伤犁铧，犁地平整度更好（拖拉机犁地标配）。

油路可选并联 / 串并联：并联多路机具可单独动作，串并联实现多机具同步动作，一台拖拉机兼顾犁地、装载、打包多种农活。

四、拖拉机全场景实际使用

农田犁地作业：电控一键升降翻转犁，H 中位开启浮动耕地；午休断电切手动，就地起落农具。

前置装载机作业：铲土、装粮、清运秸秆，驾驶室按键控举升收斗，长途作业不用伸手扳阀。

外挂辅具作业：液压打包机、挖坑机、果园抓木机，多路阀分路单独控制各辅具动作，一机多用。

老旧拖拉机改装升级：替换原车老式单手动多路阀，低成本升级电控，实现农机简易智能化改造。

五、农机实用参数 & 定制服务

常规参数：额定压力 21MPa（峰值 25MPa），流量 40～80L/min，适配 404～2204 全系列轮拖；

万巢定制：电压 12V/24V 可选、阀片 2～6 联按需定做、油口英制 / 国标螺纹、调压值、中位机能按需改型；

保养便捷：单联阀芯、密封损坏，单独拆单片阀更换，不用全阀拆卸，田间就地快速维修。
