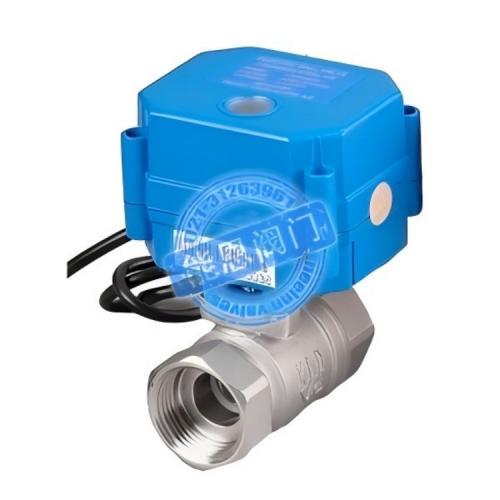

CWX微型电动球阀 上海能恩阀门(CWX)

主要参数说明：

1.CWX微型电动球执行器外壳采用塑料或合金材料，外观小巧美观；传动机构采用塑料或金属齿轮，精密度较高，力矩较大。多种控制方式，既可以接受远程阀门控制信号，又可以反馈到位信号给智能检测单元。
2.外形美观，体积小巧，性能好，输出扭矩大，使用较长。
3.电气限位和机械限位设计,定位较准确,一致性较高,减少执行器连转的可能.
4.执行器和阀门可以多角度装配，方便于对于空间的分配需求。
5.球阀采用浮动密封结构，适用于重污垢及长期无动作的场合。
6.替换电磁阀不能正常工作的环境。
7.在1～2Mpa水压下，工作电流为45～100mA(不同型号之间有差异)。

接线方式说明：

1、控制接线方式-2线

说明：SW为双联开关，SW与OPEN相连，电动执行器正动作，阀开，到位后内部自动断电，并保持在阀开的状态。SW与CLOSE相连，电动执行器负动作，阀关，到位后内部自动断电，并保持在阀关的状态。执行器的动作为回转型(正反转)。

2、控制接线方式-3线

说明:SW与OPEN相连时,阀开,到位后内部自动短电,保持在阀开的状态;SW与CLOSE相连时,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转动作)。

3、控制接线方式-5线（外部断电）

说明:SW为双联开关,当SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS,控制器在检测到OLS后,将SW连向STOP,阀门停止动作,保持在开到位的状态;当SW与CLOSE相连时,阀关,到位后红线给出关到位信号CLS,控制器在检测到CLS后,将SW连向STOP,阀门停止动作,保持在关到位的状态.执行器动作为回转型(正反转)。

4、宽电压接线方式-AC/DC9--24V

说明:SW与OPEN相连时,执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态;SW与CLOSE相连时,执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态.执行器动作为回转型(正反转).

5、快开快闭接线说明

说明:1、当SW闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态;当SW断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转).2、POWER为执行器外接工作电源,电压范围为DC9～24V.其内部采用法拉电容作为备用电源,充电时间快,可工作于开关频率比较高的场合。

控制方式选型表：

声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的CWX微型电动球阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
