直通型篮式过滤器描述
型号: SRB14
结构：篮式直通
材料: 铸钢，不锈钢
结构原理--

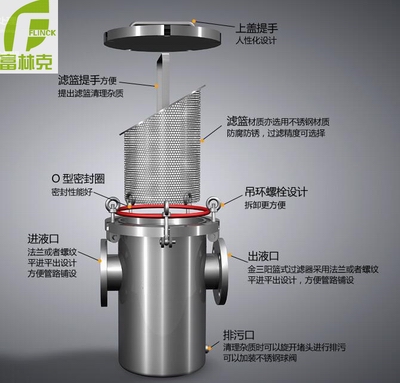

富林克直通型篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而洁净的流体通过滤蓝、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。
特点--
1.标准不锈钢过滤网，孔径为Φ3～6，孔径数目可选择
2.可选项压力表连接，盖上凸合面钻有螺纹孔以便安装压力表
3.流来面积大、故压力损失小
用途--
篮式直通过滤器用来滤清管道中液体内的杂质，一般安装在流量计、各种计量仪器、泵机、阀门、疏水器等设备的进口端以保证仪表正常运行，它的主要部件是整体式阀体和不锈钢过滤网。
1.化工、石油生产中的弱腐蚀性物料，如：氨、油品、烃类等;
2.化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等;
3.制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂;
4.食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等;
5.电厂、锅炉设备,如:水、气体、蒸汽、液体等
6.暖通、液化气站:如:热水、暖气、燃气、液化气、煤气、天然气等
7.钢铁、冶金设备:氢气、氧气等
直通型篮式过滤器主要零件部件材料
|
零件名称
|
材料
|
|
阀体
|
碳钢、不锈钢
|
|
滤网盖
|
碳钢、不锈钢
|
|
滤芯网
|
不锈钢
|
|
垫片
|
金属石墨
|
直通型篮式过滤器过滤网技术特性
|
孔目数目(英寸)
|
丝径(mm)
|
可拦截的粒径(μm)
|
有效面积(%)
|
孔目数目(英寸)
|
丝径(mm)
|
可拦截的粒径(μm)
|
有效面积(%)
|
|
10
|
0.508
|
2032
|
64
|
30
|
0.234
|
614
|
53
|
|
12
|
0.457
|
1660
|
61
|
32
|
0.234
|
560
|
50
|
|
14
|
0.376
|
1438
|
63
|
36
|
0.234
|
472
|
46
|
|
16
|
0.315
|
1279
|
65
|
38
|
0.213
|
455
|
46
|
|
18
|
0.315
|
1096
|
61
|
40
|
0.193
|
442
|
49
|
|
20
|
0.315
|
955
|
57
|
50
|
0.152
|
356
|
50
|
|
22
|
0.273
|
882
|
59
|
60
|
0.122
|
301
|
51
|
|
24
|
0.273
|
785
|
56
|
80
|
0.102
|
216
|
47
|
|
26
|
0.234
|
743
|
59
|
100
|
0.081
|
173
|
46
|
|
28
|
0.234
|
673
|
56
|
120
|
0.081
|
131
|
38
|

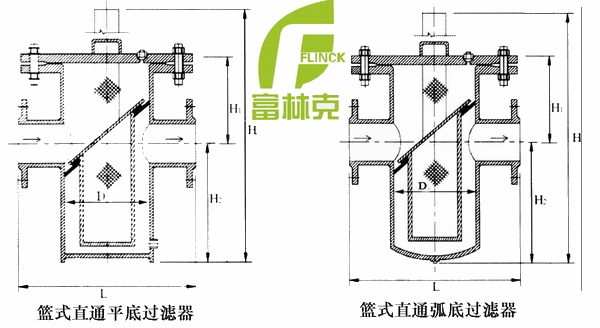

直通型篮式过滤器结构图
