保温过滤器描述
型号: BGL41H
结构：Y型
材料: 铸钢，不锈钢
用途-
富林克夹套保温过滤器分为Y型和篮式两种结构，在普通过滤器的基础上焊装金属夹套，用于注入通蒸汽或导热油，以保持或提高流体的温度，防止流体凝固，提高粘性液体的过滤速度，或满足下一道工序对温度的要求。更能均匀地保温、保冷，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的***高压力为1MPa。
工作原理-
夹层型保温型过滤器为双层结构，许多液体为了获得良好的输送性能，或者因温度下降会结晶或凝固，通常在过滤时对其保温，以使过滤更加容
易进行或满足下道工序对温度的要求，这时保温夹层式过滤器便是您的上佳之选。中间层可以通导热油或蒸汽保温或加油，以保持或提高流体的温度，防止流体凝固，提高粘性液体的过滤速度，或满足下一道工序对温度的要求。
产品特点：
1、采用整体式夹套结构设计，更能均匀地保温、保冷。
2、夹套采用碳素钢管焊接比铸造的更加耐压牢固。
3、阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失。
保温过滤器性能
|
型号
|
连接形式
|
公称压力
MPa
|
试验压力
MPa
|
工作压力
MPa
|
壳体材料
|
过滤网材料
|
适用介质
|
|
BGL41H，BSRB14-10
|
法兰
|
1.0
|
1.1
|
1.0
|
碳钢 、不锈钢
|
不锈钢
|
水、油和气 、沥青 等
|
|
BGL41H，BSRB14-16
|
法兰
|
1.6
|
1.76
|
1.6
|
碳钢 、不锈钢
|
不锈钢
|
|
BGL41H，BSRB14-25
|
法兰
|
2.5
|
2.75
|
2.5
|
碳钢 、不锈钢
|
不锈钢
|

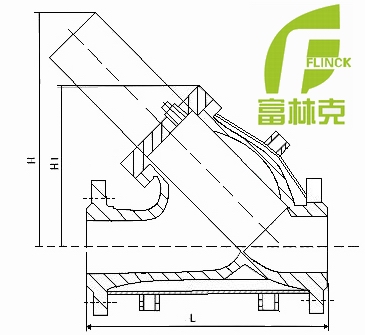

Y型保温过滤器结构尺寸
|
口径DN（mm）
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
|
BGL41H
|
L
|
200
|
220
|
260
|
280
|
320
|
350
|
380
|
495
|
595
|
640
|
700
|
800
|
850
|
|
H
|
100
|
130
|
165
|
195
|
230
|
300
|
335
|
420
|
500
|
580
|
640
|
700
|
790
|

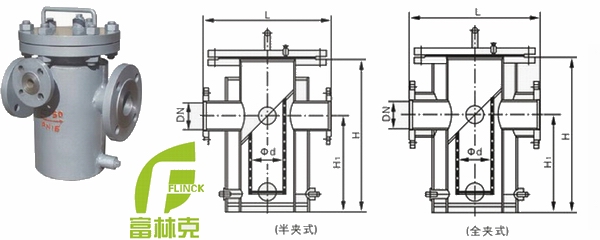

篮式保温过滤器结构尺寸
|
通径 DN
|
L
|
H
|
H1
|
Φd
|
|
半夹式
|
全夹式
|
|
15
|
15/40
|
300
|
200
|
120
|
60
|
|
20
|
20/50
|
300
|
200
|
120
|
60
|
|
25
|
25/50
|
300
|
200
|
120
|
60
|
|
32
|
32/65
|
300
|
200
|
120
|
60
|
|
40
|
40/65
|
300
|
200
|
120
|
60
|
|
50
|
50/80
|
300
|
200
|
120
|
60
|
|
65
|
65/100
|
350
|
240
|
130
|
100
|
|
80
|
80/125
|
380
|
240
|
130
|
100
|
|
100
|
100/150
|
650
|
370
|
170
|
140
|
|
125
|
125/200
|
670
|
420
|
180
|
170
|
|
150
|
150/200
|
680
|
460
|
180
|
200
|
|
200
|
200/250
|
700
|
690
|
200
|
250
|
