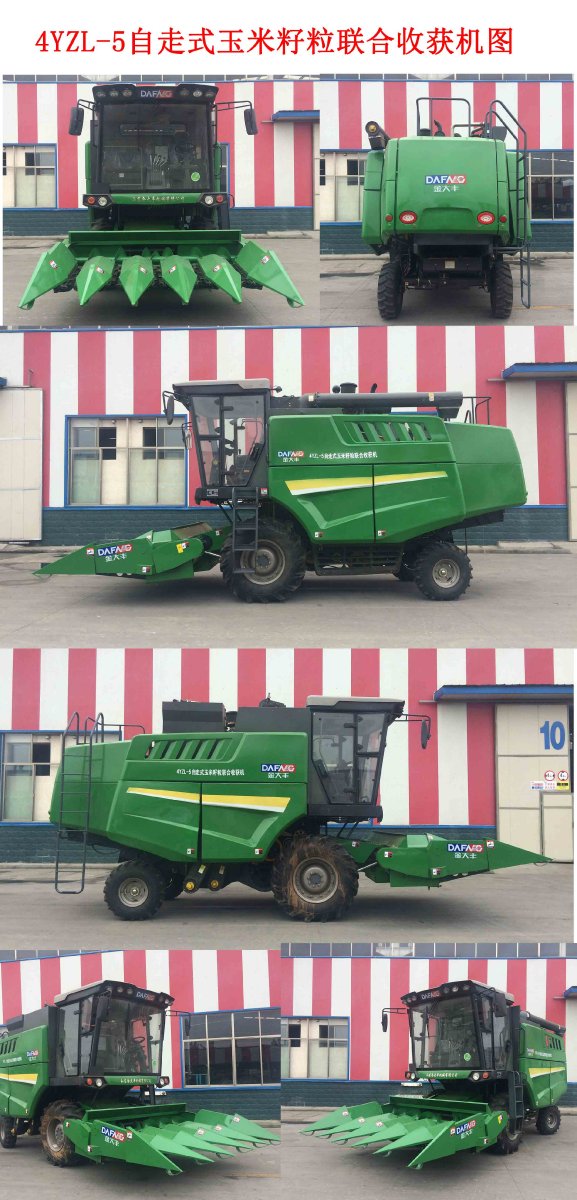

4YZL-5型自走式玉米籽粒联合收获机主要用来收获玉米籽粒。机器一次可以完成摘穗、输送、脱粒、分离、清选等作业。该机结构紧凑、运转方便、操作灵活，特别适用于中小地块作物收获。
割台位于机器的前方，用以摘穗和输送作物。割台的升降采用液压控制，操纵方便可靠，脱谷部分采用纵轴流脱粒滚筒，配备双层鱼鳞振动筛、籽粒输送等机构，用以脱粒、分离、清选，并将籽粒输送至粮箱，茎秆从滚筒后侧直接排出机外。配置175马力国三发动机，用以驱动行走系统、液压系统和完成主机工作部件的作业。底盘和行走部分采用自走式专用底盘，包括前后桥、驱动轮、变速箱和转向轮。
4YZL-5型自走式玉米籽粒联合收获机技术参数
|
序号 |
项目
|
单位
|
设计值
|
|
1
|
型号名称
|
/
|
4YZL-5
|
|
2
|
结构型式
|
/
|
自走轮式全喂入
|
|
3
|
配套发动机
|
生产企业
|
/
|
广西玉柴机器股份有限公司
|
|
牌号型号
|
/
|
YC4A175-T300
|
|
结构型式
|
/
|
四缸、直列、立式、水冷
|
|
气缸数量
|
缸
|
4
|
|
额定功率
|
kW
|
129
|
|
额定转速
|
r/min
|
2200
|
|
4
|
工作状态外形尺寸 (长×宽×高)
|
mm
|
7400×3020×3460
|
|
5
|
整机质量
|
kg
|
7140
|
|
6
|
***小离地间隙
|
mm
|
350
|
|
7
|
作业速度
|
km/h
|
1.6~9.8
|
|
8
|
作业小时生产率
|
hm2/h
|
0.6~1.4
|
|
9
|
单位作业量燃油消耗量
|
kg/hm2
|
≤35
|
|
10
|
工作幅宽
|
mm
|
2930
|
|
11
|
工作行数
|
行
|
5
|
|
12
|
摘穗机构
|
摘穗辊/板型式
|
/
|
组合刀片式
|
|
摘穗辊/板尺寸
|
mm
|
Φ90*579
|
|
13
|
输送槽
|
型式
|
/
|
/
|
|
输送带宽度
|
mm
|
/
|
|
14
|
剥皮机
|
剥皮辊型式
|
/
|
/
|
|
剥皮辊尺寸
|
mm
|
/
|
|
剥皮辊数量
|
个
|
/
|
|
15
|
割台型式
|
/
|
/
|
|
16
|
割刀型式
|
/
|
/
|
|
17
|
输送槽型式
|
/
|
链条刮板式
|
|
18
|
脱粒滚筒
|
数量
|
个
|
1
|
|
型式
|
/
|
纵轴流钉齿式
|
|
外径×长度
|
mm
|
Φ550×3230
|
|
19
|
风扇
|
型式
|
/
|
离心式
|
|
直径
|
mm
|
Φ450
|
|
数量
|
个
|
1
|
|
20
|
凹版筛型式
|
/
|
栅格式
|
|
21
|
清选筛型式
|
/
|
风筛式
|
|
22
|
集粮箱
|
容积
|
L
|
2000
|
|
卸粮方式
|
/
|
多方位缷粮
|
|
驱动方式
|
/
|
机械
|
|
23
|
秸秆处理机构
|
型号名称
|
/
|
/
|
|
型式
|
/
|
/
|
|
工作幅宽
|
mm
|
/
|
|
位置
|
/
|
/
|
|
24
|
驾驶室型式
|
/
|
□无 □简易式 R普通 □带密封
|
|
25
|
变速方式
|
/
|
机械式
|
|
26
|
驱动桥
|
型式
|
/
|
机械变速箱＋封闭边减箱
|
|
驱动方式
|
/
|
机械
|
|
27
|
转向机
|
型式
|
/
|
方向机
|
|
助力方式
|
/
|
液压
|
|
28
|
制动器
|
型式
|
/
|
盘式
|
|
助力方式
|
/
|
液压
|
|
29
|
轴距
|
mm
|
2710
|
|
30
|
轮距
|
导向轮
|
mm
|
1810
|
|
驱动轮
|
1920
|
|
31
|
轮胎规格
|
导向轮
|
/
|
10/75-15.3
|
|
驱动轮
|
/
|
15-24
|
