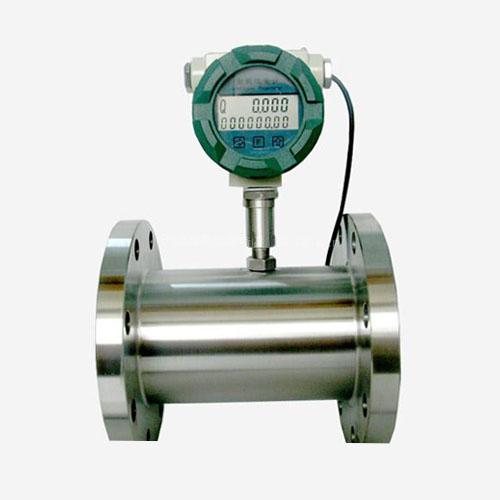

[新品] 涡轮流量计(HJ-LWGY)

一、涡轮流量计产品概述：     HJ-LWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体流量***理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。HJ-LWGY涡轮流量计广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al₂O₃、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途； 二、涡轮流量计产品特点：     1、传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能；     2、结构简单、牢固以及拆装方便；     3、测量范围宽，下限流速低；     4、压力损失小，重复性好，精确度高，叶轮具有防腐功能；     5、具有较高的抗电磁干扰和抗振动能力； 三、涡轮流量计工作原理：     流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k 式中：     f——脉冲频率[Hz]；     k——传感器的仪表系数由校验单给出。     Q——流体的瞬时流量（工作状态下）[m³/h]或[1/L]为单位     3600——换算系数；     每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量； 四、涡轮流量计主要技术性能：     公称通径：（4～200）mm基本参数见表一；     介质温度：（-20～80）℃、（-20～120）℃；     环境温度：（-20～55）℃；     准 确 度：±0.2%、±0.5%、±1%；     介质温度：-20-120 ℃；环境温度：(-20～55) ℃；     供电电源：电池3.2V10AH锂电池供电，可连续使用4年以上；     显示方式：现场显示，高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）所有有效数据掉电后保持10年不丢；     本体材质：304、(316L)；     叶轮材质：2Cr13（镀钛处理、双相钢）；     轴承材质：硬质合金；     连接方式：螺纹、法兰、法兰夹装、卫生卡箍接口；     法兰标准：国家标准；     工作压力：1.6～2.5MPa(10-25MPa高压需定做加工)；     防护等级：IP65；防爆等级：ExdIIBT6。 五、涡轮流量计选型表： 表一

	HJ-LWGY□	□□□	□	□	□	说           明
类 型	HJ-LWGYN					流量传感器脉冲输出三线制，+12VDC,+24VDC供电；
	HJ-LWGYB					现场显示型3.2V10AH锂电池供电；
	HJ-LWGYC					现场显示带4～20mA或脉冲输出，+24V供电；
	HJ-LWGYA					流量变送器4～20mA输出，+24V供电；不带显示；
公 称 通 径	4				正常流量范围 m3/h	0.04～0.25	扩展流量范围 m3/h	0.04～0.4
	6					0.1～0.6		0.06～0.6
	10					0.2～1.2		0.15～1.5
	15					0.6～6		0.4～8
	20					0.8～8		0.45～9
	25					1～10		0.5～10
	32					1.5～15		0.75～15
	40					2～20		1～20
	50					4～40		2～40
	65					7～70		3.5～70
	80					10～100		5～100
	100					20～200		10～200
	125					25～250		12.5～250
	150					30～300		15～300
	200					80～800		40～800
防 爆				无标记，为非防爆型
	B			防爆型
精度 等级	A		精确度0.2级
	B		精确度0.5级
	C		精确度1.0级
涡轮 类型	A	正常流量范围
	B	扩展流量范围
说明： DN4～DN10管径螺纹连接或焊接，配有前后直管段和过滤器,***大压力为6.3MPa； DN15～DN40管径的传感器为螺纹连接，压力为2.5MPa； DN50～DN200管径的传感器为法兰连接, 压力为1.6Mpa； DN15～DN40管径可选配前后直管段或活接头，材质分碳钢和不锈钢； DN15～DN40管径如需法兰连接，订货时说明； ★高压型及特殊要求订货时说明；
